Охладители выпара типов ОВА, ОВВ, ОВА-М и ОВВ-М входят в технологическую цепочку работы котлов и деаэраторов на котельных станциях, тепло-электростанциях и всевозможных теплоснабжающих объектах.

Основное назначение охладителей выпара - это сбор и конденсация пара, поступающего в пароводяной смеси из деаэраторов, с дополнительным получением тепла и его дальнейшим использованием в технологических целях.

Парогазовая смесь подаётся в охладитель выпара деаэратора и попадает в межтрубное пространство, где конденсируется максимальное количество пара. Остаток газов выводится в атмосферу, а конденсат сливается в дренажный бак или добавляется к исходной воде.

Пример условного обозначения охладителей выпара:

ОВА (В) - 8М

ОВ – охладитель выпара

А – атмосферный, В - вакуумный

8 – площадь теплообмена, м2

М – модернизированный (модифицированный)

По способу забора выпара из деаэратора охладители делятся на атмосферные (ОВА), в которых циркуляция парогазовой смеси происходит вследствие небольшого превышения давления рабочей среды над атмосферным и вакуумные (ОВВ), в которых движение осуществляется принудительно.

По консттрукции трубного пучка и площади теплообмена охладители выпара подразделяются на обычные (ОВА, ОВВ) и модернизированные или модифицированные (ОВА-М, ОВВ-М), которые обладают повышенной площадью теплообмена за счет U-образного трубного пучка и обозначаются дополнительным индексом М.

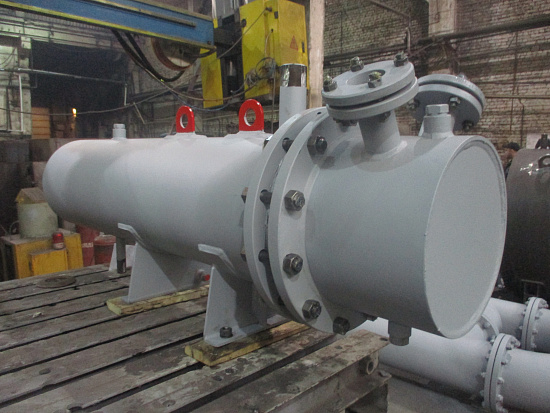

Охладители выпара представляют собой обычный кожухотрубный теплообменник, т.е. горизонтальный цилиндрический сосуд, внутри которого размещается трубная система. Парогазовая смесь поступает через фланец в межтрубное пространство и нагревает теплоноситель, который циркулирует по трубам.

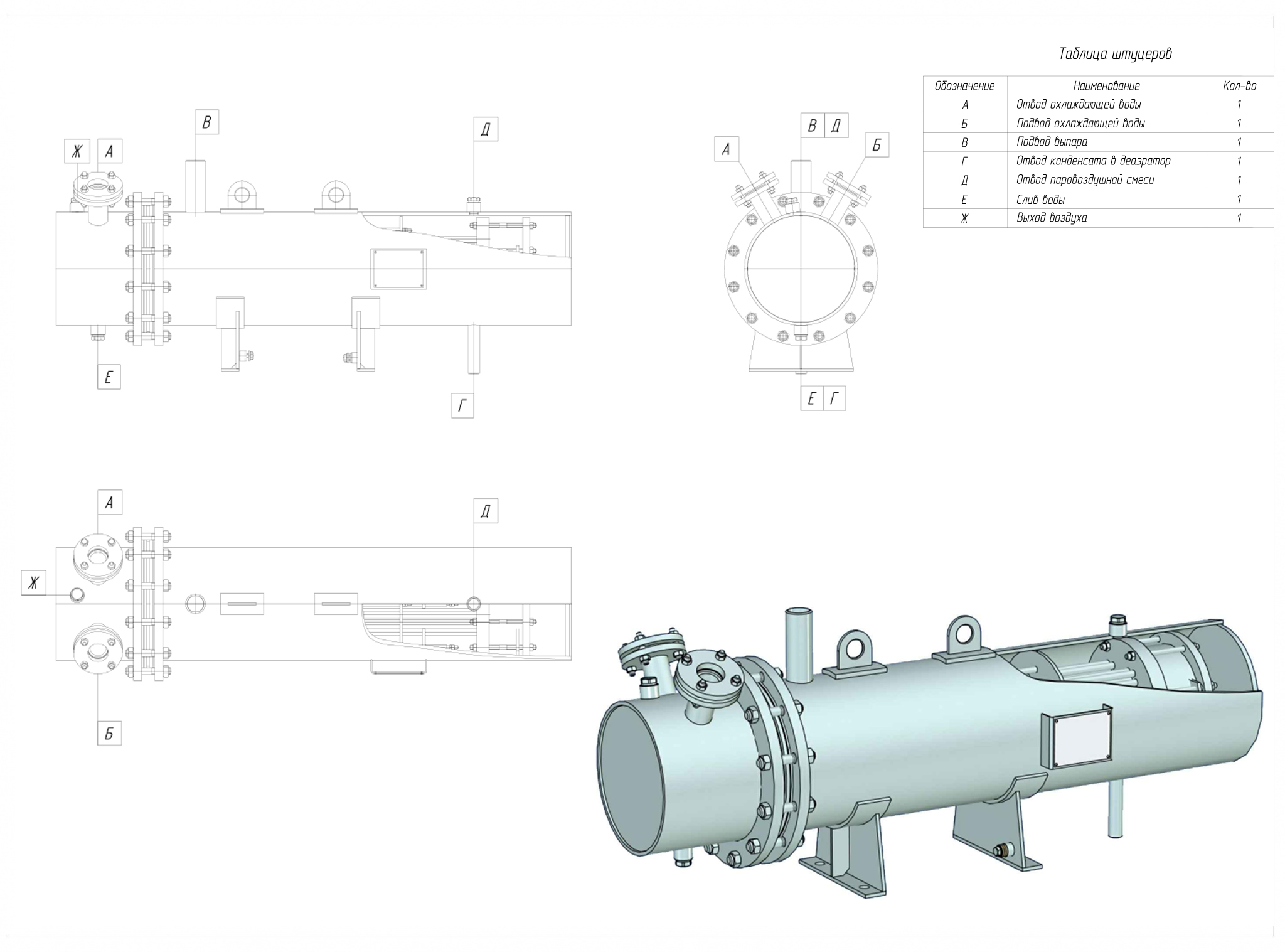

В корпусе имеются штуцеры и патрубки, через которые осуществляется поступление парогазовой смеси, теплоносителя, выход нагретого теплоносителя, отвод отработанных остатков пара, а также установка технологического оборудования, обеспечивающего безопасную эксплуатацию. Как правило, это манометры, термометры, предохранительный и сбросной клапан, запорные краны и вентили, уровнемеры теплоносителя.

Трубная система представляет собой набор латунных или нержавеющих трубок, объединенных в секции. В зависимости от количества секций и их конфигурации образуются охладители выпара с одним, двух или четырех ходовым исполнением.

Если Вы хотите купить охладитель выпара или узнать цены (прайс) на ОВА-1, ОВА-2, ОВА-8, ОВА-16, ОВА-24, ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24, ОВА-2М, ОВА-8М, ОВА-16М, ОВА-24М, ОВВ-2М, ОВВ-8М, ОВВ-16М, ОВВ-24М, необходимо обратиться в отдел маркетинга ООО «Химмаш» по электронной почте: marketing@penzahim.ru

Поставка охладителей выпара в г. Белгород осуществляется из Пензы

Технические характеристики охладителей выпара

Марка

Площадь поверхности теплообмена, м2

Давление воды, кгс/см2

Давление пара, кгс/см2

Диаметр, мм

Длина, мм

Масса, кг

ОВА-1

1

0,5

0,12

219

1390

165

ОВА-1М

1,3

0,8

159

1390

130

ОВА-2

2

0,5

325

1480

235

ОВВ-2

1

0,8

325

1480

230

ОВА-2М

2,9

0,8

219

1350

210

ОВВ-2М

2,9

0,5

219

1400

220

ОВА-8

8

0,5

426

1900

475

ОВВ-8

8

0,8

426

1900

460

ОВА-8М

8,6

0,8

377

1960

430

ОВВ-8М

8,6

0,5

377

1960

440

ОВА-16

16

0,5

426

2700

535

ОВВ-16

16

0,8

426

2700

550

ОВА-16М

20,5

0,8

426

2610

500

ОВВ-16М

20,5

0,5

426

2610

510

ОВА-24

24

0,5

530

2840

770

ОВВ-24

24

0,8

530

2840

750

ОВА-24М

29

0,8

530

2850

610

ОВВ-24М

29

0,5

530

2850

630

Для заказа нашей продукции вы можете скачать опросный лист на охладители выпара и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
